更多>>行业资讯
更多>>联系我们
地址：河北省邯郸市永年建材市场办公楼
电话：0310-5139366 5134299
传真：0310-5134287
邮箱：jinjiang2000@126.com
网址：www.jjcm.cn
材料GH2132的介绍(GH132)
时间:2016-08-22 10:30 点击:
1 、品种规格与状态 可以供应各种规格的棒材、板材、丝材、盘件和环件。棒材、圆饼和环坯不经热处理；热轧板和冷轧板固溶+酸洗；冷拉棒材固溶+酸洗状态；冷镦丝可于固溶+酸 洗盘状、或固溶+酸洗直条状、或固溶直条关磨光和冷拉等几种状态；冷拉焊丝于冷拉状态、或固溶+酸洗、或半硬态。
1、溶炼与铸造工艺 合金可采用非真空感应+电渣，电弧炉+电渣和电弧炉+真空电弧以及真空感应+真空电弧等工艺溶炼。
1、应用概况与特殊要求 在航空上主要用于在650℃以下工作的发动机压气机盘、涡轮盘、承力环、机匣、轴类、紧固件、和板材焊接承力件等。在国内该合金已在航空上获得较为广泛的应用。
材料牌号
GH2132
材料相近牌号
A-286 P.Q.A286 UNSS66286(美国)、ZbNCT25(法国)、GH2132(GH132)中国
化学成分
合金化学成分见表1-1
|
C
|
Cr
|
Ni
|
Mo
|
Ti
|
Fe
|
|
≤0.08
|
13.5~16.0
|
24.0~27.0
|
1.00~1.50
|
1.75~2.30
|
余
|
|
V
|
B
|
Mn
|
Al
|
Si
|
P
|
S
|
|
0.10~0.50
|
0.001~0.010
|
1.00~2.00
|
≤0.40
|
≤1.00
|
≤0.030
|
≤0.020
|
注：1 冷拉棒、圆饼和环坯标准规定（Ti)1.80%~2.35%。
2 热轧和冷轧板材标准规定（B）0.003%~0.010%、(Mn)≤2.00%、(P)≤0.020%、(S)≤0.015%。
3 冷拉焊丝标准规定（Al)≤0.35%、(Ti)1.75%~2.35%、(Si)0.40%~1.00%、(P)≤0.020%、(S)≤0.015%。
4 冷镦用丝材标准规定 (Ti)1.75%~2.35%、(Si)0.40%~1.00%、(P)≤0.025%、(S)≤0.020%。
5 热轧和锻制棒材标准规定(Cu)≤0.25%。
1.5、)热处理制度 材料标准规定的热处理制度见表1-3；优质合金热处理制度为900℃±10℃，1-2h,油冷+750℃±10℃，16h,空冷。
表1-3
|
材料品种
|
热处理制度
|
|
棒材、圆饼
|
980~1000℃，1~2h，油冷+700~720℃，12~16h，空冷
|
|
热轧板、冷轧板
|
980~1000℃，空冷+700~720℃，16h，空冷
|
|
冷拉棒
|
980~1000℃，1~2h，油冷+700~720℃，16h，空冷
|
|
环件毛坯
|
980~990℃，1~2h，油冷+700~720℃，15h，空冷
|
|
冷镦用冷拉丝
|
980~1000℃，1~2h，水冷或油冷+700~720℃，16h，空冷
|
注：冷拉棒和冷镦丝标准规定，性能检验不合格时，可以不大于760℃时效16h,合格后交货。
热性能
溶化温度范围
1364～1424℃
热导率
表2-1
|
θ/℃
|
100
|
200
|
300
|
400
|
500
|
600
|
700
|
800
|
900
|
|
λ/(W/(m.C))
|
14.2
|
15.9
|
17.2
|
18.8
|
20.5
|
22.2
|
23.9
|
25.5
|
27.6
|
线膨胀系数
线膨胀系数见表2-2。
表2-2
|
θ/℃
|
20～100
|
20～200
|
20～300
|
20～400
|
20～500
|
20～600
|
20～700
|
20～800
|
20～900
|
|
a/10-6℃C-1
|
15.37
|
16.09
|
16.31
|
16.84
|
17.58
|
18.06
|
18.74
|
19.62
|
20.45
|
优质合金线膨胀系数见表2-3
表2-3
|
θ/℃
|
20～100
|
20～200
|
20～300
|
20～400
|
20～500
|
20～600
|
20～700
|
20～800
|
20～900
|
|
a/10-6℃C-1
|
15.7
|
16.0
|
16.5
|
16.8
|
17.3
|
17.5
|
17.9
|
19.1
|
19.7
|
密度
ρ=7.93g/cm3
电性能
电阻率见表2-4。
|
θ/℃
|
20
|
100
|
200
|
300
|
400
|
|
ρ/(10-6 Ω.M)
|
0.914
|
0.985
|
1.018
|
1.074
|
1.119
|
表2-4续
|
θ/℃
|
500
|
600
|
700
|
800
|
900
|
|
ρ/(10-6 Ω.M)
|
1.135
|
1.
|
1.018
|
1.074
|
1.119
|
磁性能
化学性能
2.5.1、抗氧化性能
合金在空气介质中试验100～300h后氧化速率表2-5。
表2-5
|
θ/℃
|
氧化速率/(g/(m2栠))
|
氧化速率/(g/(m2栠))
|
氧化速率/(g/(m2栠))
|
θ/℃
|
氧化速率/(g/(m2栠))
|
氧化速率/(g/(m2栠))
|
氧化速率/(g/(m2栠))
|
|
|
100h
|
200h
|
300h
|
|
100h
|
200h
|
300h
|
|
650
|
0.00417
|
0.00276
|
0.00234
|
850
|
0.11630
|
0.12386
|
0.09672
|
|
750
|
0.03250
|
0.07216
|
0.08322
|
---
|
---
|
---
|
---
|
金相组织结构
合金在标准热处理状态下，在γ基体上有球状均匀弥散的NI3(Ti,Al）型γ'相以及TiN,TiC,晶界有微量的M3B2，晶界附近可能有少量η相和L相
工艺性能与要求
1、该合金具有良好的可锻性能，锻造加热温度1140℃，终锻900℃。
2、该合金的晶粒度平均尺寸与锻件的变形程度、终锻温度密切相关。
3、合金具有满意的焊接性能。合金于固溶状态进行焊接，焊后进行时效处理。
GH2132 (GH132)
相近牌号：

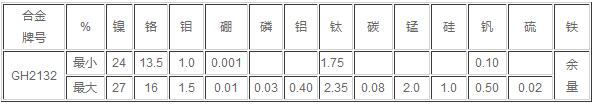

GH2132 的化学成分:
GH2132的物理性能:
GH2132 在常温下合金的机械性能的最小值:
GH2132 的化学成分:
GH2132的物理性能:
GH2132 在常温下合金的机械性能的最小值:
GH2132主要特征：
是一种高温强度高、耐高温氧化的合金材料。
在650°C以下具有高的屈服强度和持久、蠕变强度并且具有较好的加工塑性和满意的焊接性能。
在650°C以下具有高的屈服强度和持久、蠕变强度并且具有较好的加工塑性和满意的焊接性能。
GH2132应用：
用于700°C下涡轮盘、环形体、冲压焊接件、紧固零件材料等。
用于700°C下涡轮盘、环形体、冲压焊接件、紧固零件材料等。
广泛用于制造航空发动机和工业燃气涡轮机上的零部件，比如涡轮叶片、
加力燃烧室等，在汽车发动机上也有广泛应用。
加力燃烧室等，在汽车发动机上也有广泛应用。
